发布日期：2023-06-28
铝合金的金相制备与阳极覆膜
铝合金的金相制备与阳极覆膜
发布日期：2021-10-27 12:06
1.机械抛光
——每一级磨抛时间长短多少合适
——3~5min 每道。
很多朋友都说，铝合金比较难磨，我都磨了一个小时了，还有划痕，需要继续磨嘛？NO！ 正常合理的磨抛，3min左右就可以把上一级留下的痕迹去除。如果长时间依旧去不掉，很可能是应为你选择的磨抛磨料粒度不合理。
铝合金性软，易划伤，对抛光布的确比较挑剔些。但是并非一定什么特别的布才行。 软毛的绒布类就可以满足精抛的要求。
另外抛光时特别注意抛光布的清洁，最好不要和其他硬质合金混用。不同粒度的抛光剂一定要单独分开使用抛光布。
——抛光盘的转速多少比较合适？
——个人喜好300转/min的转速，精抛会更慢些。
有很多同学的学校使用的老式抛光盘速度很快而且不可调速。建议靠盘中心去一点。
太快的转速会导致抛光剂与水迅速甩出，产生热量也比较快，还容易飞出，省不了多少的时间的。
——精抛可用我司3号布，配上进口原料金刚石抛光液，对于疏松不易抛亮的组织材料，可以追加一道阻尼布抛光，效果明显。
——每一级磨抛时间长短多少合适
——3~5min 每道。
很多朋友都说，铝合金比较难磨，我都磨了一个小时了，还有划痕，需要继续磨嘛？NO！ 正常合理的磨抛，3min左右就可以把上一级留下的痕迹去除。如果长时间依旧去不掉，很可能是应为你选择的磨抛磨料粒度不合理。
铝合金性软，易划伤，对抛光布的确比较挑剔些。但是并非一定什么特别的布才行。 软毛的绒布类就可以满足精抛的要求。
另外抛光时特别注意抛光布的清洁，最好不要和其他硬质合金混用。不同粒度的抛光剂一定要单独分开使用抛光布。
——抛光盘的转速多少比较合适？
——个人喜好300转/min的转速，精抛会更慢些。
有很多同学的学校使用的老式抛光盘速度很快而且不可调速。建议靠盘中心去一点。
太快的转速会导致抛光剂与水迅速甩出，产生热量也比较快，还容易飞出，省不了多少的时间的。
——精抛可用我司3号布，配上进口原料金刚石抛光液，对于疏松不易抛亮的组织材料，可以追加一道阻尼布抛光，效果明显。

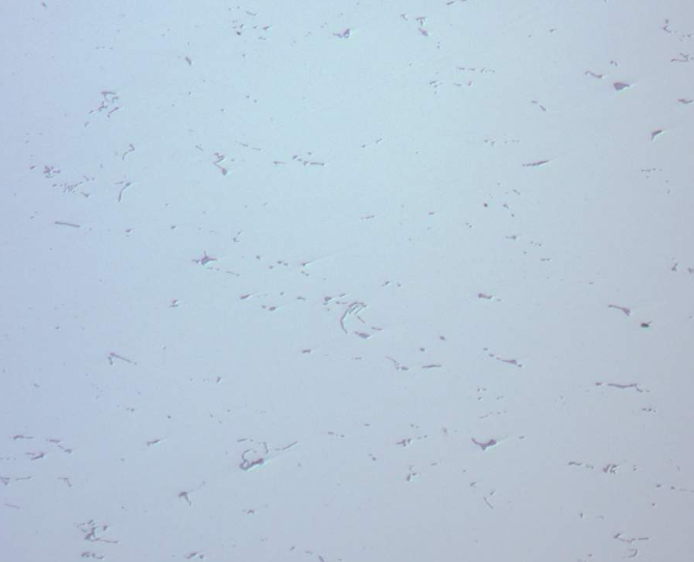

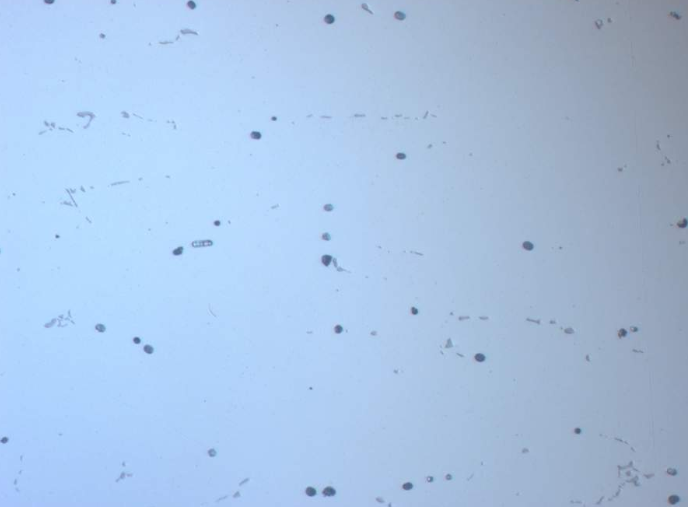

2.微观腐蚀铝合金种类不同选用的腐蚀剂也各不相同。

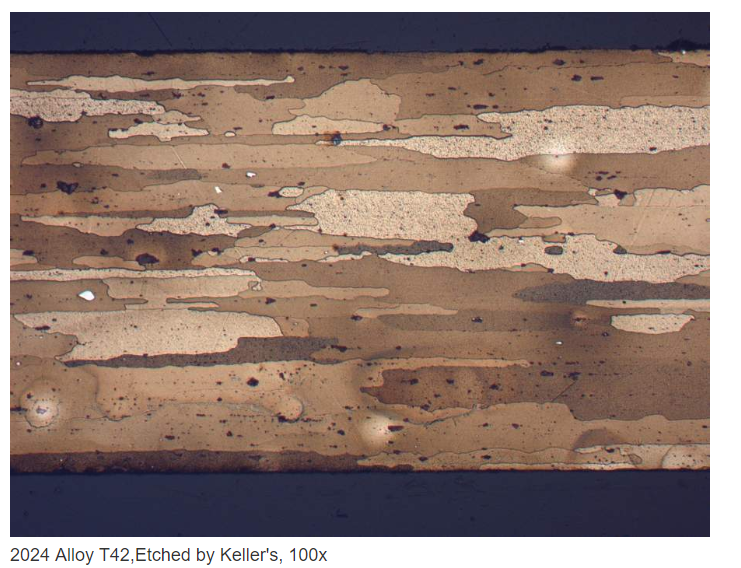

a. Keller‘s 试剂，最常用的
b. NaOH 水溶液
c. 1:4加水稀释的 Keller试剂
之所以特别提这个是因为很多7xxx合金为观察过热组织时，Keller很容把化合相腐蚀掉而不是仅仅着色。稀释后的Keller腐蚀10s左右很好控制
d. 10% H3PO4 @ 60°C for 2min
磷酸可以用于2xxx合金的组织判定，也可以用于腐蚀7xxx合金的subgrain 界面。
e. 10% H2SO4
硫酸用于腐蚀铝合金腐蚀的很少，但是对于区分未再结晶区域有特别之处。
f.weck 试剂
用于铝合金的彩色金相（不需要阳极覆膜）。只是很难实现想要的效果。
3.电解抛光
——高氯酸:乙醇 = 1:9，30V for 10~15s
腐蚀性强且酒精易挥发易燃，请放通风橱内操作。
——如果只是为了看晶粒度，1000目砂纸就足够。当然，机械抛光的越细，后面电解抛光的时间就可以越短，所导致的表面浮突就越小。
——保持样品表面和电解液之间的相对平缓的运动，避免反应气体在样品表面停留富集。
有成套的电解设备自然更好，如果条件简单，建议用钳子夹持样品手动轻轻晃动，这样效果比较简单的搅拌容易要好的多。
——铸铝可以做阳极覆膜。只是着色的只能是铝基体相，因为一些硅相的存在，效果可能没有变形铝合金那样好。
腐蚀性强且酒精易挥发易燃，请放通风橱内操作。
——如果只是为了看晶粒度，1000目砂纸就足够。当然，机械抛光的越细，后面电解抛光的时间就可以越短，所导致的表面浮突就越小。
——保持样品表面和电解液之间的相对平缓的运动，避免反应气体在样品表面停留富集。
有成套的电解设备自然更好，如果条件简单，建议用钳子夹持样品手动轻轻晃动，这样效果比较简单的搅拌容易要好的多。
——铸铝可以做阳极覆膜。只是着色的只能是铝基体相，因为一些硅相的存在，效果可能没有变形铝合金那样好。

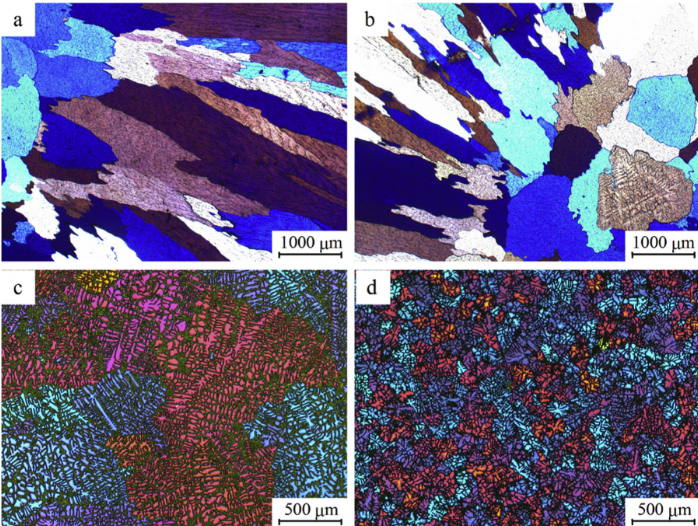

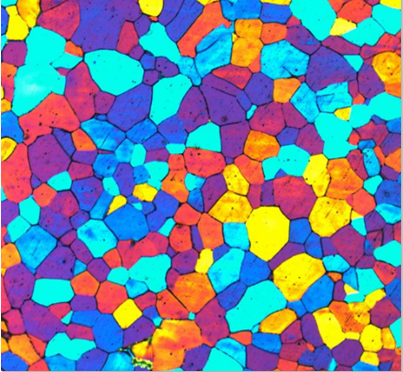

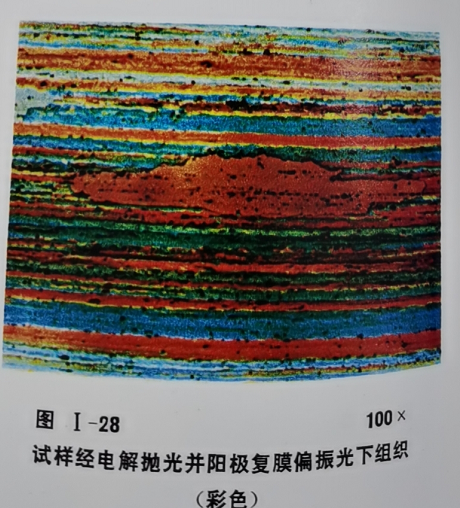

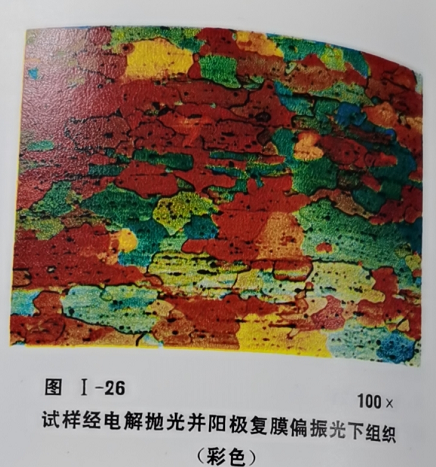

4.阳极覆膜
——Barker试剂，20v for1-2min
对于覆膜的样品，通常在低倍率下色彩比较艳丽，比如50x，100x效果更佳。200x效果就不够了。
成膜越厚，不同晶粒色彩对比越强烈。
分享到：
