发布日期：2022-06-02
新型奥氏体晶粒度浸蚀剂使用方法
新型奥氏体晶粒度浸蚀剂使用方法
发布日期：2021-04-23 16:53

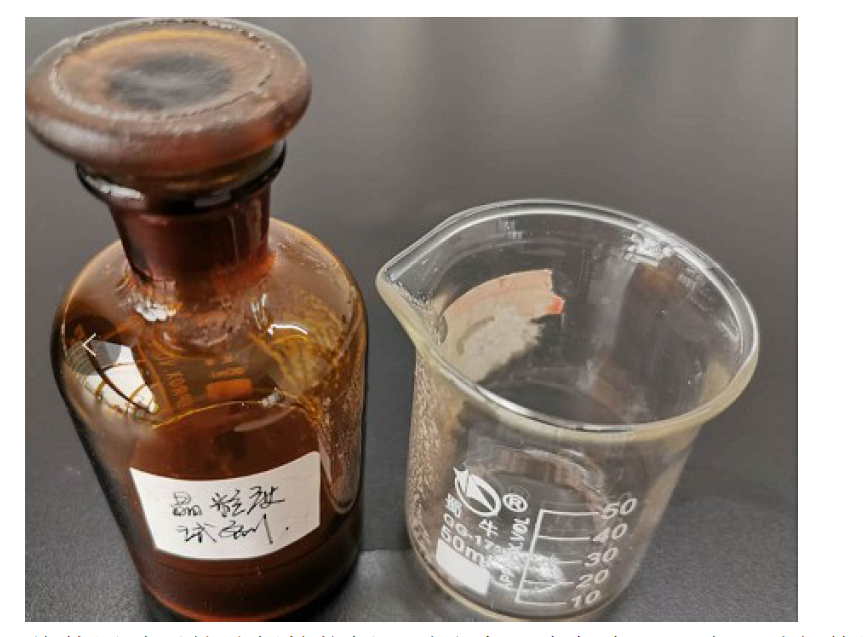

第一步：取适量溶液倒入容器中（推荐玻璃烧杯或塑料容器）。

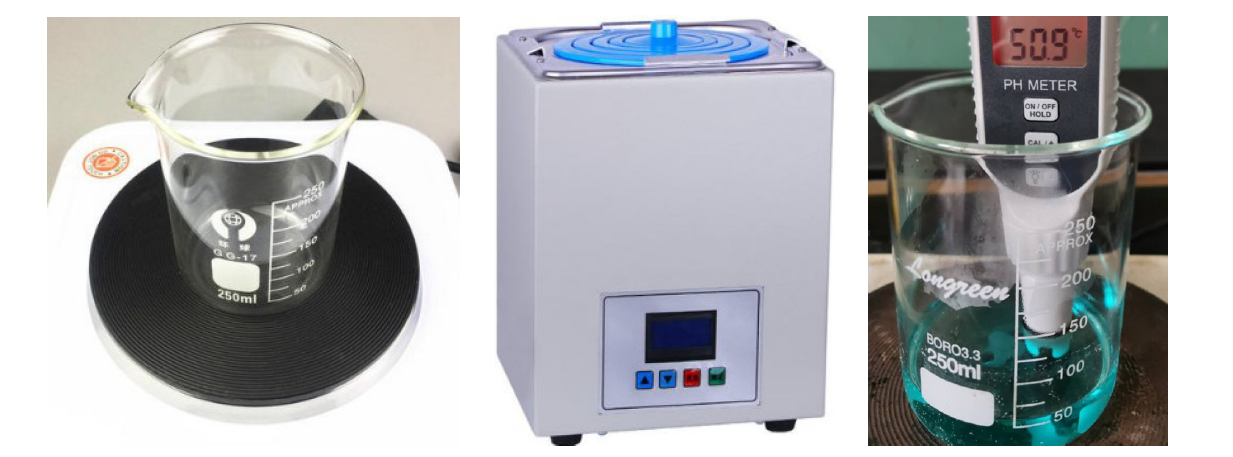

第二步：在通风场所，将溶液加热，可采用平板加热器或水浴锅。加热温度可根据腐蚀速度而定， 温度越高腐蚀速度越快，但溶液蒸发也越快。调质钢推荐50~70℃，轴承钢、渗碳钢推荐70~90℃。

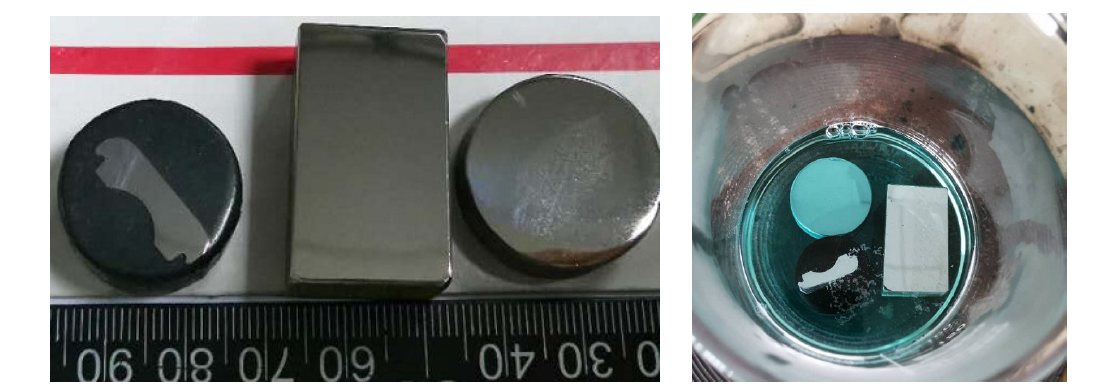

第三步：将试样待检测面研磨、抛光至镜面， 将试样浸没于溶液中（检测面不要与容器壁或其他试样接触），腐蚀至检测面明显变暗。

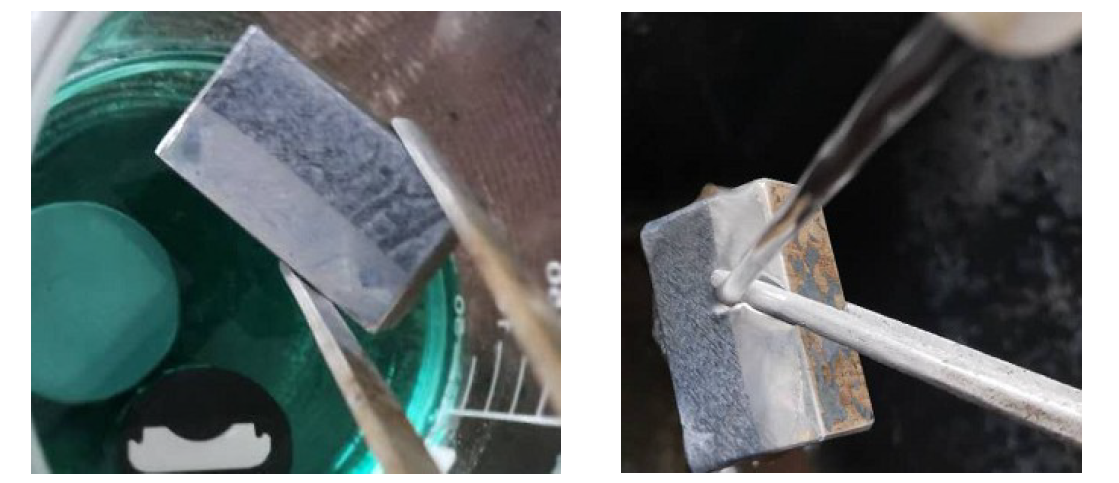

第四步：用镊子取出试样，并用清水冲洗残留在试样上的溶液。

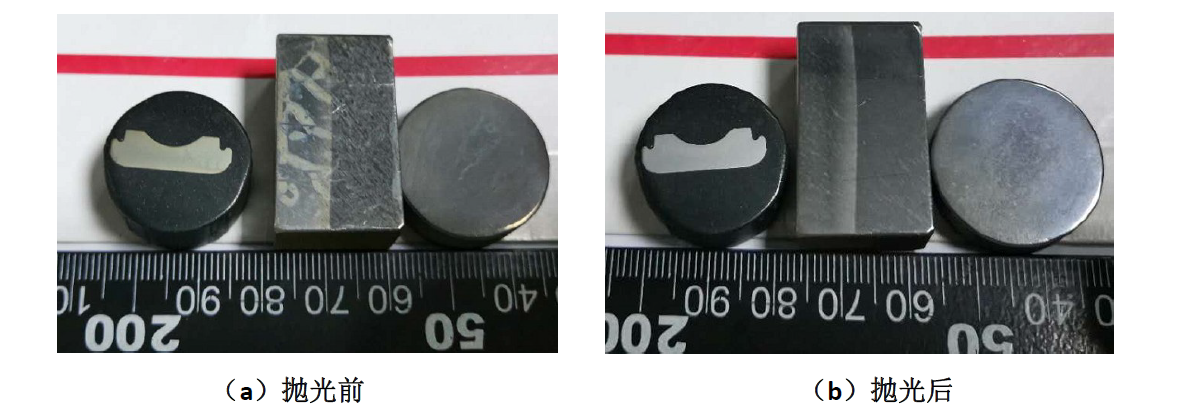

第五步：在静止的抛光布上擦拭待检测面，或在转动的抛光布上轻抛1~4秒，去除腐蚀产物。 注意：在擦拭或抛光过程中应用清水冲洗，不能用抛光膏，避免过度抛光。

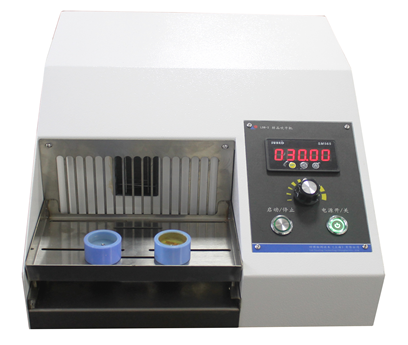

第六步：抛光后的试样及时用无水酒精冲洗并用吹风机吹干。多个样品可用专用金相烘干机进行吹干，可同时处理24个直径30mm的样品。

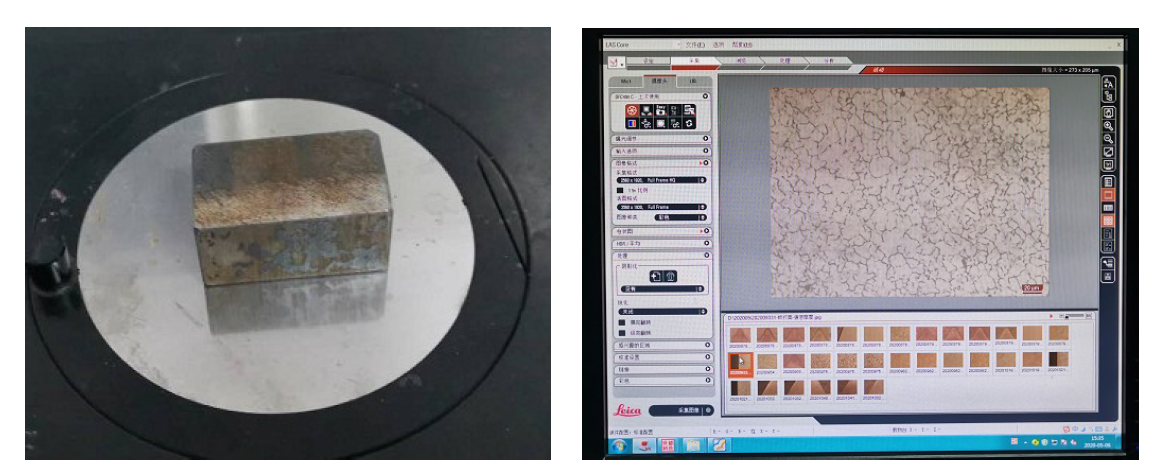

第七步：将处理好的试样置于显微镜下观察，选取合适的视场拍照。 如果欠腐蚀可重复第三至第七步，如果过腐蚀则需重新研磨后再重新腐蚀。
第八步：将使用过后的试剂趁热倒入避光容器中保存，下次可重复使用。 使用后的试剂在冷却后可能会有腐蚀产物沉淀，摇匀后使用不影响效果，量不足时可补入新试剂。
注意：试剂吞食有害，误食应立即就医；接触眼睛立即用清水冲洗至少15分钟；接触皮肤用清水冲洗即可。
分享到：
